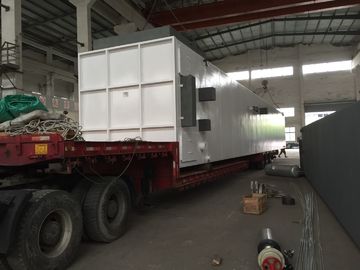

Газовый завод диссугаза особой чистоты установленный скидом

Промышленный завод диссугаза К2Х2 40М3/хр 98% с ИСО9001/2008

Завод диссугаза

Производственная установка ацетилена в баллонах изготовленная нашей фабрикой замечена для своего идеального воркманьшип внутри

делать предварительный метод в потоке процесса, высокую надежность в деятельности, легкую для того чтобы работать и поддерживать.

Основной технический параметр:

Емкость: 20Нм3 /h

Очищенность диссугаза: К2Х2>98% ПХ2<0>

Давление на выходе генератора: 400~500ммХ2О

Температура воды генератора: <65>

Размер углеродистого кальция: 8~250мм

Потребление углеродистого кальция: 98кг/х

Модель компрессора диссугаза: З1.2-0.38/25

Электрический двигатель для компрессора: ИБ132М-4 Б4д7.5КВ

Поручая давление: 25кгф/км2

Специфика зарядной панели: 20×2

Описание:

3,1 генератор К2Х2:

Штуцер открыт для падения в воду. Генератор низкого давления, влажного типа. Он состоит из хоппера, раковины генератора, раздатчика, моя охладителя и механизма разрядки бездельника, этот генератор етк. простой структуры, требование к карбида широко и там никакая потребность перевозчика дробилки и пыли. Уменьшить вклад. Оборудование генератора моя совмещено с уплотнителем воды по мере того как одно которое приспособлено для безопасной работы. Во время питания сырья никакая потребность азота заменить так, что диссугаз будет чист.

Требование для генератора: работая темпт.≤80℃, работая прессуре≤7.0Кпа, В=5м3, размер карбида: ∮10-200мм.

3,2 резервуар для газа:

Оно структуры цистерны с водой (влажного типа) которая состоит из цистерны с водой, колокола, маски и рельса. Том В=10 м3. Уговорите. окружающий. Работа уговаривает. 5.0Кпа. Оно использован для выравнивать давления между генератором и входным давлением компрессора.

3,3 очиститель К2Х2:

Он технологии масляной серной кислоты влажной которая состоит из охладителя раковины, входящей трубы, газораспределительной компании и рукава оборудования очищения. В=0.52 м³, работая уговаривают. 40℃, давление деятельности 0.05Мпа.

3,4 сушильщик низкого давления:

Он принимает сухую технологию которая состоит из плит раковины, входящей трубы и сетки. Хлорид кальция без содержания воды использован для сухого агента для поглощения влаги в К2Х2. В=0.м3, работая уговаривают. 40℃, давление деятельности 0.05Мпа.

3,5 Ресипрокатинг компрессор К2Х2:

После-очищенное К2Х2 обжато к 2.5Мпа компрессором К2Х2. Требование к встречи Ио для заполнять, машина типа анти--взрыва с блокировкой ХП и ЛП для того чтобы гарантировать безопасность деятельности. Компрессор компактной текстуры с небольшим размером этапа 3, З типа, давлением деятельности: 2.5Мпа, разряжающая способность 0~48м3/х.

3. 6. компрессор диафрагмы

Компрессор диафрагмы М2В-20/1-25 К2Х2 использован для обжатия К2Х2 к 2.5Мпа. Он состоит из коробки расшатанного вала, расшатанного вала, основы и боковых шатунов и 1-ого и 2-ого цилиндра этапа в серии в. Каждый цилиндр имеет крышку цилиндра, диск масла и тело цилиндра. Под контролем клапана, каждая вибрация диафрагмы для того чтобы закончить каждый вход и дишарге процесс. Диафрагма отделяет цилиндр и цилиндр масла совершенно так, что газ только контактирует диафрагму металла так, что будет никакое загрязнение масла для того чтобы гарантировать качество средства. Цилиндр состоит из поверхности крышки цилиндра и диска диафрагмы как полная загерметизированная камера так, что закрепленность будет очень славна. Структура очень компактна с небольшим размером.  2стаге, В типа форма, давление деятельности: 2.5Мпа, разряжающая способность 0~20м3/х.

3,7 заполняя пандус одного цилиндра клапана одного который легок для деятельности. Верхняя сторона там распыляет воду для того чтобы охладить для уменьшения уговаривать. цилиндра. Положения 108силиндер. Давление деятельности: 2.5Мпа, работая уговаривают: окружающий уговорите.
