| Место происхождения: | Китай |
| Фирменное наименование: | Tailiang |
| Номер модели: | YC40 |
| Количество мин заказа: | 1SET |
|---|---|
| Цена: | Negotiation |
| Упаковывая детали: | Стандартная упаковка экспорта |
| Время доставки: | 60 дней |
| Условия оплаты: | L/C, T/T, западное соединение, MoneyGram |
| Поставка способности: | 60sets в месяц |
| Толщина трубы: | 0.2-1.8мм, 0.5-2.5мм | Диаметр трубы: | 12.7-50.8мм, 76.2-133мм |
|---|---|---|---|
| Скорость продукции: | 2.5-10м/мин, 1-6м/мин | РАБОЧАЯ ТЕМПЕРАТУРА: | 5 ℃~40 ℃, ℃ 5 ℃~40 |
| Источник питания: | 50Хз, 380В±10%, 50Хз, 380В±10% | Удостоверение личности катушки: | 400-520мм, 400-520мм |
| Катушка OD: | 1800мм, 1800мм | ширина катушки: | Макс200мм, Макс300мм |

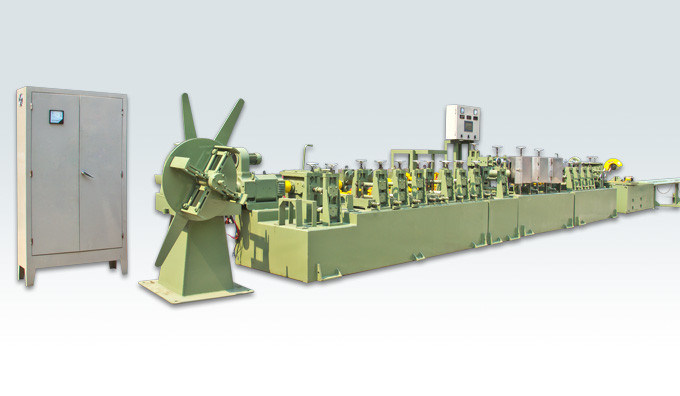

Стандартный/увеличил линию трубу мельницы трубки нержавеющей стали СС делая машину ИК40
Наша компания:
Наша компания отечественные раньше Ханчжоу выдвинула технологию изготовления сварочного оборудования трубки, профессиональную продукцию сваренных нержавеющей сталью изготовителей оборудования трубы больше чем 20 лет, компанию сфокусированную на научных исследованиях и разработки и продукцию сваренного нержавеющей сталью оборудования трубы, профессиональную для того чтобы обеспечить лидирующую трубу нержавеющей стали, нержавеющий полный набор машины управлением сталелитейной промышленности оборудования производственной линии. «наши тонкая структура продукта машины трубы-малинг, легкая деятельность, стабилизированное представление и высокая точность закончили - продукты. После больше чем 20 лет развития, мы аккумулировали богатство опыт индустрии и установили хорошее и экспортируют стабилизированную техническую команду, свои продукты к Ближнему Востоку, странам Юго-Восточной Азии и провинциям по всей стране, качество продукта опознавания много лидирующего клиентов. » хорошая репутация, и свои стабильность, точность и стойкость обтайне.
Декриптион:
определите или декоилер доубел бортовое, формировать, сваривать, внутренняя сварка меля, внешняя сварка меля, формируя и определяя размер, обработка решения, выправляющ, великолепное обнаружение, печатание, вырезывание, разгружает этап. Машина оборудована с твердой и твердой структурой, и принимает хуманизед дизайн, легкий и безопасный для того чтобы работать.
Машина может произвести трубу нержавеющей стали, трубы углерода стальные, медные трубы, не только для круглой трубы, но также прямоугольной квадратной трубы етк.
Производственная линия изготовляет трубы/трубки нержавеющей стали промышленные широко приложенные в химикате, структуре Мачаникал, конструкции, пользе Меаикал, рефрижерации, автозапчастях, нефти и газ индурсстры, погрузочно-разгрузочном оборудовании еды и напитка, элементе Хратинг/теплообменный аппарат, етк.
Преимущество:
Богатый опыт: Мы имеем больше многолетний опыт чем 20 в этой индустрии. Это середины, мы можем предварительно просмотреть проблемы для заказов и продуктов. Поэтому, она убеждается уменьшить риск плохой ситуации для того чтобы случиться.
Обслуживание точкаое-точка: Одна продажа которая будет служить вы от дознания к продуктам погруженным вне. Во время процесса, вам как раз нужно обсудить с ним/ей для всех проблем и путь сохраняет много времени.
Свободное изготовление на заказ: Если наши стандартные модели машины не могут соотвествовать ваши, то будет поставлено профессиональное изготовление на заказ основало на ваших практически потребностях свободно.
и мы аранжируем произвести сразу когда мы получим депозит 30%.
Строгий КК: Для каждого заказа, строгий осмотр будет унесен отделом КК перед грузить. Плохое качество будет избегает внутри дверь.
Грузить: Мы имеем отдел отгрузки продукции и товароотправителя, поэтому мы можем пообещать более быстрой доставке и сделать товарами защищенному хорошему.
| Имя оборудования: Стандартная труба ИК40/Эньларгед ИК60 СС делая машину | |||||
| Машина техническое Додуменц Макине трубы СС | |||||
| Модель Деталь |
ИК40 (стандартное φ40) | Увеличьте ИК60 (увеличьте φ60) | Простые чертеж или извещение | ||
| Дя трубы. (мм) | φ12.7~φ50.8 | φ76.2~φ133 | |||
| Круглый допуск ОД трубы | ±0.10 | ±0.10 | |||
| Толщина трубы (мм) | 0.2-1.8 | 0.5-2.5 | |||
| Скорость продукции трубы (м/мин) | 2.5~10 | 1~6 | |||
| Уменшение скорости продукции роста толщины стены трубы после этого | |||||
| Деятельность машинного оборудования уговаривает. | Темп.: ℃ 5 ℃~40 | Темп.: ℃ 5 ℃~40 | |||
| Точность определения размеров | ±3мм для 6 метров определения размеров трубы | ±3мм для 6 метров определения размеров трубы | |||
| Электропитание | 50Хз, 380В±10% | 50Хз, 380В±10% | |||
| Ряд длины определения размеров | Больше чем 3 метра | Больше чем 3 метра | |||
| Процесс | Продукты длины выравнивать Молоть-трубы шва заварки Заварк-трубы Формировать-трубы Катушк-трубы СС наружные и установки Определени размеров-трубы Вырезывани-законченные | ||||
| Объем машинного оборудования поставки | Двойная рабочая станция Ункоилер, труба формируя, сваривая часть, пускает раздел наружного шва заварки меля, раздел по трубам трубы выравнивая и определяя размер, автомат для резки длины установки, законченные продукты округляя вне таблицу и панель контроля системы | ||||
| План машинного оборудования | ВХВХВХВВВХВХВХ ВВХ КВКВК ХВХВХВХВХ ТХ1ТХ2 В В: Вертикальный меля кронштейн х: Горизонтальный меля кронштейн, к: Меля голова, ТХ: Голова Турции (Квадратная прессформа 64пкс/Сет трубы, круглая прессформа 58пкс/Сет трубы) |
||||
| Управляя мотор (Сименс) | Мотор 7.5кв×2 преобразования частоты Управление фронта и задней части индивидуальное автоматическое |
Мотор 15кв×2 преобразования частоты Управление фронта и задней части индивидуальное автоматическое |
|||
| Коробка передач | 2 набора модельной скорости 2020,4-Геар регулируемой | 2 набора модельной скорости ДонгФенг 140,4-Геар регулируемой | |||
| Коробка колеса червя (Укси Тяньи) | ВСД80 | ВСД100 | |||
| Всеобщий управляя вал | 17пкс вала автомобиля модели 212 управляя Вращающий момент 800~1000 (Н.М) |
модель 19пкс: вал 212 автомобилей управляя Вращающий момент 800~1000 (Н.М) |
|||
| Основание машины | Основание использует стальную пластину К235 с обработкой вызревания, внутренность с отдельной стальной пластиной и подкрепление с хорошей прочностью |
||||
|
ДЖИЭКХЭНГ Центр Пикт |
|||||
| Модель Деталь |
ИК40 (стандартное φ40) | Увеличенные ИК60 (увеличьте φ60) | Простые чертеж или извещение | ||
| Ункоилер | Тип | Двойная голова Ункоилер | Одиночная голова Ункоилер |
|
|
| Деятельность машинного оборудования | Одиночные расширение вала/ункоилер сокращения, вал ядра состоят из поддерживая штаног 3пкс и структура 4 ведущих шатунов ПК, через мануалы вал ядра регулируя, расширяет ИД катушки, через скорость отвода катушки управления тормозом манул. Одна катушка на линии продукции, другом положение боевой готовности катушки | ||||
| Обмен рабочей станции | Автомобиль поворачивая 1 замок станции | Автомобиль поворачивая 1 замок станции | |||
| Раскрутите тормоз | Регулировка руководства диска | Регулировка руководства диска | |||
| Вал ядра | Руководство открытое и близкое | Руководство открытое и близкое | |||
| ИД катушки | 400~520мм | 400~520мм | |||
| Катушка ОД | 1800мм | 1800мм | |||
| Одиночный главный подшипник веса | ≤2500кг | ≤3500кг | |||
| Ширина катушки | Макс: 200мм | Макс: 300мм | |||
| Примечание | Повышено, основывает тело Ункоилер усиленный | ||||
| Основание машины | Основание машины | Основание использует стальную пластину К235 с обработкой вызревания, внутренность с отдельной стальной пластиной и усиленная, с хорошей прочностью. |
|||
| Доска таблицы машины | 25мм | 30мм | |||
| Плита машины бортовая | 8мм | 10мм | |||
| Регулировать высоты | Регулировать штанги винта (сталь 45# закаляя и твердея) | Регулировать штанги винта (сталь 45# закаляя и твердея) |
|
||
| Катушки питания прибор внутри | Одиночные ролики стороны 2, катушка 4 роликов стальная питаются внутри | Одиночные ролики стороны 2, катушка 4 роликов стальная питаются внутри | |||
| Привинтьте центризовать штанги автоматический, одиночный регулировать касания | Привинтьте центризовать штанги автоматический, одиночный регулировать касания | ||||
| Вертикальная рамка | Основное вещество кронштейна | Литое железо (ХТ200) | Литое железо (ХТ200) | ||
| Горизонтальный Дя вала. | φ40мм | φ60мм | |||
| Горизонтальный материал вала | 40Кр (ХФтемперинг и твердеть) | ||||
|
ДЖИЭКХЭНГ Центр Пикт |
|||||
| Модель Деталь |
ИК40 (стандартное φ40) | Увеличьте ИК60 (увеличьте φ60) | Простые чертеж или извещение | ||
| Вертикальная рамка | Передний кронштейн завальцовки | 7 гроуппс, с движущей силой | 7 гроуппс, с движущей силой |
|
|
| Вертикальный материал рамки | Литое железо (ХТ200) | Литое железо (ХТ200) | |||
| Вертикальный подшипник рамки | 6207 (НСК Япония) | 6210 (НСК Япония) | |||
| Демонтируя метод | Бортовой тип блока, расстояние 220мм | Бортовой тип блока, расстояние: фронт 3 450 (остатки 350) | |||
| Регулировать метод | Колесо руки вращая вниз с отжимать | Колесо руки вращая вниз с отжимать | |||
| Горизонтальная рамка | Бортовое основное вещество колеса | Литое железо (ХТ200) | Литое железо (ХТ200) |
|
|
| Дя вала Вертял. | φ25мм | φ40мм | |||
| Вертикальный материал вала | Утюг 40# (закаляя и твердея) | ||||
| Колесо ролика регулируя метод | Центризовать штанги винта автоматический, определяет регулировать касания | Привинтьте центризовать штанги автоматический, одиночный регулировать касания | |||
| Проникните коробку штанги | Особенности деятельности | Колесо червя, тип штанги червя | Колесо червя, тип штанги червя | Карта | |
| Модель | ВСД80 | ВСД100 | |||
| Луб. Система | масло колеса шестерни Двух-кривой 18# | масло колеса шестерни Двух-кривой 18# | |||
| Присоединяться к форме | Зацепите соединения цепного шкива | Зацепите соединения цепного шкива | |||
| Материал вала колеса шестерни | Утюг 45# | Утюг 45# | |||
| Материал колеса червя | Алюминий и бронза | Алюминий и бронза | |||
| Раздел заварки | Доска таблицы машины | 25мм | 30мм | ||
| Плита машины бортовая | 8мм | 10мм | |||
| Обработка доски таблицы | Большая поверхность филировальной машины портала просесинг с ровной поверхностью и хорошими линеарностями. | ||||
| Регулировать высоты | Регулировать штанги винта (45# закаляя и твердея) | Штанга винта регулируемая (45# закаляя и твердея) | |||
|
ДЖИЭКХЭНГ Центр Пикт |
|||||
| Модель Деталь |
ИК40 (стандартное φ40) | Увеличенное ИК60 (увеличенные φ60) | Простые чертеж или извещение | ||
| Раздел заварки | Кронштейн оружия заварки | Литое железо (ХТ200) | Литое железо (ХТ200) | Карта
|
|
| Кронштейн оружия заварки | (1), 6-директион адджусинг, ручная быстрая скорость вверх и вниз, легкий для замены иглы вольфрама (2), точность потока регулирует положение оружия заварки (одиночное оружие) |
||||
| Метод заварки | Дуговая сварка аргона трубой внутрь с аргоном для защиты трубы внутри шва заварки. | Пустите по трубам внутрь с газом аргона, защитите трубу внутри шва заварки, дуговой сварки аргона | |||
| Охлаждая метод | Воздушное охлаждение или водяное охлаждение | Воздушное охлаждение или водяное охлаждение | |||
| Меля раздел | Доска таблицы машины | 25мм | 30мм | ||
| Низкопробная бортовая плита | 8мм | 10мм | |||
| Обработка доски таблицы | СурфасеЛарге Просесинг филировальной машиной портала так, что поверхность будет линеарностью смоотанд хорошо. | ||||
| Меля низкопробный Кт. | 3 группы | 3 группы | |||
| Главный меля винт штанга | Она обводного штифта СС с анти- респиратором от пыли. | ||||
| Меля мотор | Сиеменц 3кв | Сиеменц 3кв | |||
| Меля скорость мотора | 2800 РПМ | 2800 РПМ | |||
| ИД Гриндг Экипментд | φ25мм | φ25мм | |||
| Меля метод | Полный автомобиль | Полный автомобиль | |||
| Основание | Доска таблицы машины | 25мм | 30мм | ||
| Низкопробная бортовая плита | 8мм | 10мм | |||
| Регулировать высоты | Регулировать штанги винта (утюг 45# закаляя и твердея) | Регулировать штанги винта (утюг 45# закаляя и твердея) | |||
| Вертикальная рамка | Основное вещество кронштейна | Литое железо (ХТ200) | Литое железо (ХТ200) |
|
|
| Горизонтальный Дя вала. | φ40мм | φ60мм | |||
| Горизонтальный материал вала | 40Кр (обработка ХФ выправляя) | ||||
|
ДЖИЭКХЭНГ Центр Пикт |
|||||
| Модель Деталь |
ИК40 (стандартное φ40) | Увеличьте ИК60 (увеличьте φ60) | Простые чертеж или извещение | ||
| Вертикальная рамка | Задний кронштейн завальцовки | 4 группы, с движущей силой | 5 групп, с движущей силой |
|
|
| Вертикальный материал рамки | Литое железо (ХТ200) | Литое железо (ХТ200) | |||
| Вертикальный подшипник рамки | 6207 (НСК Япония) | 6210 (НСК Япония) | |||
| Демонтируя метод | Бортовой тип блока, расстояние 220мм | Бортовой тип блока, расстояние 350мм | |||
| Регулировать метод | Колесо руки вращая вниз с отжимать | Колесо руки вращая вниз с отжимать | |||
| Горизонтальный кронштейн | Бортовое основное вещество колеса | Литое железо (ХТ200) | Литое железо (ХТ200) |
|
|
| Вертикальный Дя вала. | φ25мм | φ40мм | |||
| Материал вала Вертял | Утюг 40# (выправляя обработку) | ||||
| Колесо ролика регулируя метод | Привинтьте центризовать штанги автоматический, одиночный регулировать касания | Привинтьте центризовать штанги автоматический, одиночный регулировать касания | |||
| Коробка колеса червя | Особенности деятельности | Колесо червя, тип штанги червя | Колесо червя, тип штанги червя | ||
| Модель | ВСД80 | ВСД100 | |||
| Луб. Система | масло колеса шестерни Двух-кривой 18# | масло колеса шестерни Двух-кривой 18# | |||
| Присоединяться к форме | Зацепите соединение цепного шкива | Зацепите соединение цепного шкива | |||
| Материал вала колеса шестерни | Утюг 45# | Утюг 45# | |||
| Материал колеса червя | Алюминий и бронза | Алюминий и бронза | |||
|
ДЖИЭКХЭНГ Центр Пикт |
|||||
| Модель Деталь |
ИК40 (стандартное φ40) | Увеличьте ИК60 (увеличьте φ60) | Простые чертеж или извещение | ||
| Выправлять голову | Расстояние головы Турции (Прямое расстояние стенного угольника) |
60×74мм или 60×60мм |
150×150мм | Карта
|
|
| Материал рамки | Ковать (сталь 45#) или литая сталь | Ковать (сталь 45#) или литое железо | |||
| Турция выправляя голову | Выправлять для труб | Выправлять для труб | |||
| Регулировать метод | Через колесо червя, штанга червя (полость м=4) сопрягая совместно оно может быть отрегулированные вверх, вниз, левыми, правый. |
||||
| Прессформа Луб. Система | Обеспечивая циркуляцию эмульсии цистерна с водой водяной помпой. |
Обеспечивая циркуляцию эмульсии цистерна с водой водяной помпой. |
|||
| Дя вала колеса. | φ30мм | φ40мм | |||
| Кт. | 2 основания | 2 основания | Карта
|
||
| Вырезывание фиксированной длины трубы | Металл увидел модель станции вырезывания лезвия нет. | КТК-315АК | КТК-400АК | ||
| Метод деятельности | Двигать вагонетки вырезывания сделан роликом для обеспечения свой уточнять и для того чтобы приглаживать двигать. | ||||
| Круглый увидел вырезывание лезвия | Круглый увидел прибор польз станции вырезывания лезвия полностью гидравлический автоматический. Длина установлена ограниченным переключателем так, что деятельность будет легка и уточненной длиной (может включить конфигурацию ПЛК и прибор считать) | ||||
| Побегите вне таблица | Электрический контроль и автоматическая разрядка. | Электрический контроль и автоматическая разрядка | |||
| Космос | Ширина машинного оборудования | 1080мм | 1370мм | ||
| Фактический занятый космос | 2000×22000 (мм) | 2300×25000 (мм) | |||
| Электрический контроль | Мотор Частот-заворота Мотор/ДК | Сименс | Сименс | ||
| Частот-заворот | Абб/Мицубиси | Абб/Мицубиси | |||
| Водитель | Паркер (континентальные) 550 | Паркер (континентальные) 550 | |||
| ХМИ | Мицубиси | Мицубиси | |||
| ПЛК | Мицубиси | Мицубиси | |||
| Электрические контрольные части | КХНТ/Омрон | КХНТ/Омрон | |||
