Низкая линия машина мельницы трубки легированной стали производства стальной трубы малошумная

Низкая линия машина мельницы трубки легированной стали производства стальной трубы малошумная

1.  Сводка:

Это оборудование специально использовано для продусингΦ114-Φ219мм, трубы δ2.0-6.5мм высокочастотным прямым сваренной швом и соответствуя квадратной трубы трубы и в форме особенн (δ≤6.5мм). Состав оборудования от ункоилер к контролируемой компьютерн пиле вырезывания фиксированной длины. Скорость завальцовки можно отрегулировать соответственно внутри соответствующий ряд толщины диаметра и стены трубы.

1.  Применимый материал:

1. Прокладка горячих или холоднокатаной стали (согласно ГБ708-88 или ГБ1591-88)
2. Материал: Низкоуглеродистая сталь, низкие стелδс ≤345Мпа сплава, δб≤610Мпа
3. Толщина стальной прокладки: 2.0-6.5мм (согласно ГБ708-88)
4. Ширина стальной прокладки: 360-690мм
5. I.D. стальной катушки: Φ600-Φ800мм
6. O.D. стальной катушки: Φмакс.=1600мм
7. Катушка максимального веса: 10000кгс
   1.  Ряд размера обработки стальной трубы:

1. О.Д.: Φ114-Φ219мм (4,5" ~8")
2. Толщина стены: 2.0-6.5мм (квадратная труба и в форме особенн пипеδ≤6.0мм)
3. Квадратная труба:   90㎜×90㎜~175㎜×175㎜
4. Труба прямоугольника: 120×60㎜~150×200㎜
5. Длина: 5-12м

1,4 полупроводниковый высокочастотный сварщик: 500 КВ

скорость 1.5Миллинг: возможность итога 20-40м/мин: Приблизительно 2000КВ

воздух 1.6Компрессед: Том подачи: давление 4000Л/мин: 0.5~0.7Мпа

поставка 1.7Ватер:

1. Том подачи охлажденной воды: <30t>
2. Том воды для высокочастотного: 45т/х (обеспечивая циркуляцию вода)
3. Давление: ≥0.25Мпа

2. Поток процесса продукта (стальной трубы):

 □левелинг□шеаринг сырья (стальной катушки) □ункоилинг □Флаттенинг и □ заварки □ материального аккумулатинг□ □ сварки встык мельниц-формируя высокочастотное извлекая заусенцы вне □ определения размеров □ □ шва сварки охлаждая грубо выправляя таблицу бега-вне □ трубы □ вырезывания фиксированной длины □ законченную

1. Главные оборудования производственной линии:

2.1Материал обрабатывая оборудование в входе:

   --Ункоилер

   --Флаттенер

   --рихтовальный станок

   --Резать и стыковая сварочная машина

   --типа Горизонтальн сприал аккумулятор

2,2 блок формирующ, сваривать и определение размера:

   --формировать Стал-прокладки

   --Таблица и заусенцы заварки извлекая прибор

   -- Полупроводниковый высокочастотный сварщик

   --Блок определения размеров

   -- контролируемая Компьютерн отслеживая пила вырезывания

   --Законченн-труба проходя транспортер

   --Электрическая система управления для полной линейки

1.  Ункоилер:

Тип структуры: гидравлическое давление Двух-сверла расширяя плотно, который обеспечивают стальную катушку питаясь альтернативно и делают стальную прокладку пойти в аккумулятор свободно.

Применимый ряд: ширина прокладки 360-690мм стальная, толщина 2.0-6.0мм,

Катушка О.Д. Φмакс.=1600мм стальная, удостоверение личности катушки Φ600-Φ800мм стальное., вес катушки Макс.10000кгс стальной, сила мотора 4КВ, гидравлическое давление максимума 7Мпа.

1. Сплющивать прибор:

Применимый ряд: ширина прокладки 360-690мм стальная, толщина 2.0-6.0мм,

Питаясь материальная скорость: сила мотора 29М/мин: 4КВ

прибор 2.3Леверинг:

Применимый ряд: ширина прокладки 360-690мм стальная, толщина 2.0-6.0мм,

Работая скорость: сила мотора 20М/мин: 5.5КВ

2.4Шеаринг и стыковая сварочная машина, которые обеспечивают 2 свернутых спиралью стальных прокладки режа тидилы и после этого сваривая совместно и выравнивая шов сварки.

Применимый ряд: ширина прокладки 360-690мм стальная, толщина 2.0-6.0мм,

   Скорость заварки: гидравлическое давление 1М/мин: 0.4Мпа

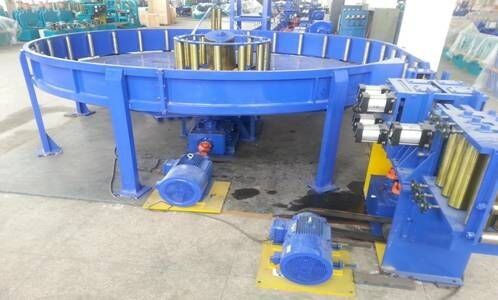

1. типа Горизонтальн аккумулятор:

(1) использование: Стальные прокладки прокладок, который хранят в нем будут достаточно для обеспечения главной машины бежать непрерывно пока сваривающ 2 свернутых спиралью прокладки.

структура (2): типа Горизонтальн структура с автоматические питаться и средством доставки.

 (3) питаясь скорости: 100~120м/мин

(4) питаясь мотор: ДК75КВ

(5) двигатель:  ДК75КВ

1.  Блок формирующ, сваривать и определение размера:

1. Кормить & выравнивающ прибор:
   1. Тип: 9 кренов пассивно выровняны для выравнивать сталь прокладки для того чтобы сделать стальные прокладки пойти в формировать прибор.
   2. Направляя крен: 2 пары
2. Формировать прибор:

Главным образом грубо мельниц-формировать шов стальную сварку прокладки и контролировать.

Каток на стойке А. Горизонтальн:

количество (а): 7

структура (б): Литая сталь ЗГ45 (обработка) отжига, двойное снабжение жилищем, изменяя свертывает в стороне

диаметр (к) вала горизонтального крена: Φ120мм,

Материал: Кр 40 (гася обработку)

    Каток на стойке Б. Вертикальн:

количество (а): 9 (вертикальная группа катков на стойке)

тип (б): Пассивное вращение

диаметр (к) вала вертикального крена: Φ80мм

 Материал: Кр 40 (гася обработку)

 Регулировать метод: Ручной регулировать одно-спирали.

Ветвь коробки передач К.Дриве:

количество (а): 7

структура (б): Спиральное коническое зубчатое колесо, цилиндрическая шестерня

материал (к): покрывать: КТ50, шестерня: 20КрМнТи и 40Кр, вал входа и выхода: 40Кр

передача привода (д): 14 набора трансмиссионного передаточного вала универсалии 4А-5А виллиса автоматического

Д. 2 набора кровати для установки

(3) направлять, прессовать и сваривать, выскабливая прибор:

1. Один набор стойки ведущего валика для контролируя направления шва сварки для того чтобы сделать трубу соединить швами категорично и прямо пойти в прессуя крены.
2. Один набор прессуя катка на стойке для контролировать шов сварки для того чтобы осуществить успешную заварку.
3. 2 набора рамки шабера для выскабливая шва внешнего шва
4. Один набор кровати для установки

(4) один набор танка водяного охлаждения.

   Охлаждая метод: сточная канава воды с ливнем

   Длина сточной канавы воды: 6М

прибор определения размеров (5):

a. Главным образом точная формируя труба после сваривать и контролировать точность размера. Каждые 5 наборов горизонтального катка на стойке, вертикального катка на стойке и ветви коробки передач привода, 10 наборов всеобщего вала (составьте такие же как формирующ прибор)

b. Грубо выправлять машину:

1. Использование: Оно главным образом использован для выправлять законченной трубы грубо онлайн.
2. Тип: Тип 4 турка главный свертывает 2 набора
3. 2 набора кровати установки.

(6) основная вынуждающая система: Главный блок соединен с основой уменьшает главным мотором и передает силу ветвям коробки передач, тогда привод ветвей коробки передач верхний и вниз валы на горизонтальной рамке крена.

1. Главный мотор: З4 серия, наборы ДК 250КВ 2
2. Главный редуктор: Наборы ЗЛИ1000 2

контролируемая Компьютерн отслеживая пила вырезывания 2,5:

(1) резать метод: контролируемый Компьютерн отслеживать и автоматическое вырезывание

(2) резать толщину: δ2.0-6.5мм

(3) резать О.Д.: Φ114-Φ219мм

(4) размер лезвия пилы: Φ1000×Φ120

(5) вращая скорость: 1820рпм

время вырезывания (6): 6~10тимес/мин

  допуск вырезывания (7): ≤3мм

мотор вырезывания (8): 90КВ

(9) длин отладки СТД контролируя одновременно

Законченная труба проходя транспортер: (Таблица бега-вне)

Сваренная структура рамки оборудованная с сигнализацией определения размеров.

Гидравлическ-контролируя система (полностью необходимая гидравлическая станция)

2,9 полупроводниковое высокочастотное электрическое: 500КВ,

применимое электропитание 380В/220В 50ХЗ

3. Главные оборудования и цена:

(1) гидравлическое давление Ункоилер

Сплющивать & рихтовальный станок (2)

(3) резать и стыковая сварочная машина

(4) типа Горизонтальн аккумулятор

(5) формировать прибор заварки и определения размеров

(6) контролируемая Компьютерн отслеживая пила вырезывания

(7) таблица бега-вне

(8) гидравлическая станция

(9) 2 наборов регулятора скорости мотора ДК и общего регулятора

 4. Примечание:

(1) высокочастотный сварщик будет подготовлен покупателем.

(2) Ролльс (прессформы) для сваренной трубы будет приказан дополнительно согласно типу и спецификации обеспеченным клиентом.

Материал: Кр12 (согласно законченному Н.В.оф - продукты)

(3) исключает ряд в продукции поставки:

  -- Провода для соединяясь каждой из частей блока машины;

  -- Система водоснабжения пятна продукции и обжатый воздух;

  -- Охлаждая водный бассейн для труб-делая машины и сварщика Х.Ф.

  -- Родственные данные по метода блока машины и электрическое, диаграмма принципа блока машины сопроводят с блоком машины, который нужно поставить.

(4) при подписании контракт на продажу, мы обсудим следующий расход: Упаковке, транспорт и нужны 3 люд, покупатель должна поручить визы, обратного билета, еды и размещещния за рубежом и 4 людей
